Mukautetut lämmönhallintaratkaisut: Simulaatiosta skaalautuvaan tuotantoon

Lämmönhallinta: Jälkimmäisestä-End-suunnitteluun

Kun elektroniset järjestelmät pyrkivät edelleen kohti suurempaa tehotiheyttä ja pienempiä muototekijöitä, lämmönhallinta ei ole enää loppupään korjaus,-se on tullut kriittinen osa-etutuotteen suunnittelua.

Sovelluksissa, kuten tietoliikenteen tukiasemissa, tekoälypalvelimissa, sähköajoneuvojen voimansiirroissa ja teollisuuden ohjausjärjestelmissä, liiallinen lämpö vaikuttaa suoraan suorituskykyyn, luotettavuuteen ja tuotteen käyttöikään. Lämpökuristaminen, komponenttien heikkeneminen ja odottamaton järjestelmävika eivät ole enää hyväksyttäviä riskejä nykyaikaisessa suunnittelussa.

Vakiovarusteena -hyllyltä-jäähdytyslevytpystyy vastaamaan perusvaatimuksiin. Kuitenkin, kun kohtaat monimutkaisia ​​rajoituksia-rajoitettu tila, epätasainen lämmönjako, ankarat ympäristöt (pöly, tärinä, kosteus) ja tiukat kustannustavoitteet-räätälöityjä lämmönhallintaratkaisujaovat usein ainoa varteenotettava tie{0}}pitkän aikavälin vakauteen.

Yli 20 vuoden suunnittelu- ja valmistuskokemuksella,AWIND Thermaltarjoaa paitsi täyden valikoiman tuotteita-ekstrudoiduista jäähdytyselementeistä ja lamelleista nestemäisiin kylmälevyihin ja höyrykammioihin-, vaan myös täydellisen suunnittelutyön, mukaan lukienlämpösimulaatio (CFD-analyysi), prototyyppien valmistus ja massatuotanto.

Mikä on mukautettu lämpösuunnittelu?

Mukautettu lämpösuunnittelu ei tarkoita pelkästään a. mittojen säätämistäjäähdytyselementti. Se on kattava suunnitteluprosessi, joka kohdistaa useita muuttujia yhdeksi optimoiduksi ratkaisuksi.

Hyvin{0}}suunniteltu järjestelmä ottaa huomioon:

Lämmönlähteen ominaisuudet (teho, lämpövirta, ohimenevä käyttäytyminen)

Mekaaniset rajoitukset (käytettävissä oleva tila, komponenttien asettelu)

Käyttöympäristö (ympäristön lämpötila, ilmavirta, suojaustaso)

Valmistusmenetelmät (ekstruusio, halkaisu, hitsaus, CNC-työstö)

Tavoite on suoraviivainen, mutta teknisesti vaativa:
siirtää lämpöä lähteestä jäähdytysväliaineeseen (ilma tai neste) mahdollisimman tehokkaasti mahdollisimman vähän tilaa, painoa ja kustannuksia käyttämällä.

Monissa todellisissa{0}}sovelluksissa optimoitu mukautettu ratkaisu voi parantaa järjestelmän tehotiheyttä 15–30 % lisäämättä rakenteellista monimutkaisuutta.

Miksi lämpösimulaatiolla on merkitystä

Lämpösimulaatiolla, erityisesti CFD-analyysillä (Computational Fluid Dynamics) on keskeinen rooli nykyaikaisessa lämpösuunnittelussa.

Ilman simulointia kehitys perustuu usein kokeilu{0}}ja-virheprototyyppiin, mikä lisää sekä kustannuksia että aikaa. Sitä vastoin simulaation avulla insinöörit voivat arvioida suorituskykyä ennen fyysisen näytteen rakentamista.

Yksi välittömistä eduista on kyky ennustaa lämpötilan jakautumista, lämpövastusta ja ilmavirran käyttäytymistä suunnitteluvaiheessa. Tämä vähentää merkittävästi useiden prototyyppien iteraatioiden tarvetta.

Simulointi on erityisen tärkeää projekteissa, joihin liittyy työkaluja, kuten suulakepuristettuja tai painevalettuja jäähdytyslevyjä. Suorituskykyongelmien havaitseminen työkalujen valmistumisen jälkeen voi johtaa kalliisiin uudelleensuunnitteluihin ja viiveisiin. CFD-analyysi auttaa vähentämään tätä riskiä validoimalla suunnittelun etukäteen.

Se mahdollistaa myös tärkeiden parametrien yksityiskohtaisen optimoinnin, mukaan lukien evien geometria, ilmavirtausreitit ja sisäiset nestekanavat. Nämä tarkennukset tekevät usein eron marginaalisen suunnittelun ja vankan,{1}}tuotantoon sopivan ratkaisun välillä.

Käytännössä lämpösimulaatio ei ole vain suunnittelun apuväline-se on päätöksenteon-työkalu, joka vaikuttaa suoraan kustannuksiin, luotettavuuteen ja -markkinointiaikaan-.

Tapaustutkimus:Kupariputki nestemäinen kylmälevy1200 watin laserjärjestelmälle

Äskettäisessä projektissa teollisuuslaserlaitteiden valmistaja kehitti uutta 1200 W kuitulasermoduulia. Lämpövaatimukset olivat erityisen vaativia suuren lämpövirran ja rajallisen asennustilan vuoksi.

Tekniset haasteet

Järjestelmä esitti useita rajoituksia:

Erittäin suuri paikallinen lämpövirta, jopa 120 W/cm²

Useita laserdiodiryhmiä epätasaisella lämmönjakaumalla

Erittäin rajallinen sisätila, minkä vuoksi suuret ilmajäähdytteiset ratkaisut ovat epäkäytännöllisiä

Jatkuva toiminta tiukoilla lämpötilan vakausvaatimuksilla

Ilmajäähdytys suljettiin nopeasti pois, mikä teki nestejäähdytysratkaisun tarpeelliseksi. Suunnittelun piti kuitenkin myös pysyä kompaktina ja valmistettavana mittakaavassa.

Ratkaisukehitys

Vastatakseen näihin haasteisiin akupariputken upotettu nestekylmälevykehitettiin ja optimoitiin iteratiivisesti CFD-simuloinnin avulla.

Tärkeimmät suunnittelunäkökohdat sisälsivät:

Korkean -johtavuuden kupariputkien käyttö ensisijaisena lämmönsiirtoreittinä

Putken sijoittelun optimointi lämmönlähteen jakautumista vastaavaksi

Sisäisten virtausreittien suunnittelu jäähdytysnesteen tasaisen jakautumisen varmistamiseksi

Minimoi lämpökosketusvastuksen kylmälevyn ja lämmönlähteiden välillä

Lämpösimulointi ja optimointi

Simulaatiovaiheen aikana arvioitiin useita suunnittelumuuttujia:

Erilaiset jäähdytysnesteen virtausnopeudet ja niiden vaikutus lämpötilan jakautumiseen

Painehäviö järjestelmässä vaihtelevissa olosuhteissa

Putken sijoittamisen tehokkuus paikallisten hotspottien vähentämisessä

Jäähdytysnesteen lämpötila nousee virtausreitillä

Kaksi erilaista virtausnopeusskenaariota analysoitiin yksityiskohtaisesti ja paljastivat, kuinka nesteen nopeus vaikutti lämpösuorituskykyyn, paineominaisuuksiin ja järjestelmän kokonaistehokkuuteen.

Nämä oivallukset ohjasivat lisätarkennuksia sekä putken järjestelyssä että kanavasuunnittelussa.

Tulokset

Lopullinen ratkaisu tarjosi vakaan ja tehokkaan lämpösuorituskyvyn:

Kriittisten komponenttien huippulämpötilan merkittävä lasku

Tasaisempi lämpötilan jakautuminen moduulissa

Parempi järjestelmän vakaus jatkuvan käytön aikana

Lyhentynyt kehitysaika, koska prototyyppien iteraatiot vähenevät

Pienennä projektin kokonaiskustannuksia minimoimalla uudelleensuunnittelun riskit

Tämä projekti osoittaa, kuinka simulaatio{0}}ohjattu suunnittelu voi muuttua suoraan luotettaviksi, valmistettaviksi lämpöratkaisuiksi.

Koko tapaustutkimus löytyy täältä:Nestemäinen kylmälevy kupariputkella

Räätälöidyt lämpöratkaisumme

AWIND Thermal tarjoaa valikoiman mukautettuja jäähdytysratkaisuja, jotka on räätälöity eri tehotasoihin, tilarajoitteisiin ja kustannustavoitteisiin.

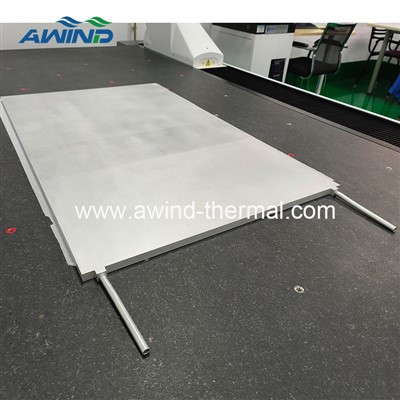

Nestemäiset kylmälevytkäytetään tyypillisesti korkean lämpövuon sovelluksissa, kuten sähköautojen akkujärjestelmissä, suuritehoisissa-laserlaitteissa, tekoälypalvelimissa ja IGBT-moduuleissa. Nämä ratkaisut tukevat monimutkaisia ​​sisäisiä kanavia ja pystyvät käsittelemään lämpökuormia 500 watista yli 3000 wattiin.

Heat Pipe Jäähdytyslevyt sopivat hyvin-tilarajoitteisiin-ympäristöihin, mukaan lukien tietoliikennelaitteet ja teollisuustietokoneet. Hyödyntämällä vaiheen-muutoslämmönsiirtoa ne siirtävät lämpöä tehokkaasti pois kriittisistä komponenteista.

PuristettujaSkived jäähdytyselementit tarjota kustannustehokkaita{0}}ratkaisuja tehoelektroniikkaan ja yleisiin sovelluksiin. Joustavilla ripageometrioilla ja pintakäsittelyillä niitä käytetään laajasti 5W–200W alueella.

Jokainen ratkaisu voidaan räätälöidä täysin sovellusvaatimustesi mukaan.

Mukautettu suunnitteluprosessi

Strukturoitu kehitysprosessi on välttämätön luotettavien tulosten saavuttamiseksi ja projektien pitämiseksi aikataulussa.

Työkulkumme sisältää yleensä:

Sovellukset

Lämpösuunnitteluvaatimukset vaihtelevat merkittävästi eri toimialoilla.

sisäänEV akun jäähdytys, ratkaisujen on kestettävä tärinää samalla, kun ne ovat kevyitä ja korroosionkestäviä-, joten nestejäähdytysjärjestelmät ovat ensisijainen valinta.

sisääntehoelektroniikka, pitkän aikavälin luotettavuus jatkuvassa suuressa kuormituksessa on kriittistä, mikä edellyttää kestäviä ja vakaita lämpörakenteita.

sisäändatakeskuksetTekoälyn työkuormien aiheuttama lisääntyvä tehotiheys nopeuttaa siirtymistä ilmajäähdytyksestä nestejäähdytysteknologioihin.

Miksi työskennellä AWIND Thermalin kanssa

Lämpöratkaisujen toimittajan erottava tekijä ei ole vain tuotevalmiudet, vaan kyky yhdistää tekninen suunnittelu ja valmistuksen toteutus.

Yli 20 vuoden kokemuksella tiimimme on tukenut laajaa valikoimaa tehokkaita-sovelluksia. Myyntiinsinöörimme tekevät tiivistä yhteistyötä suunnitteluinsinöörien kanssa, vähentäen viestintäaukkoja ja varmistaen, että ehdotetut ratkaisut ovat käytännöllisiä ja oikeita todellisten-rajoitusten kanssa.

Yhdistämme simulointiin perustuvan-suunnittelun valmistusosaamiseen, minkä ansiosta voimme siirtyä tehokkaasti konseptista tuotantoon. Tämä integroitu lähestymistapa auttaa asiakkaita vähentämään kehitysriskiä, ​​lyhentämään aikatauluja ja ylläpitämään kustannusten hallintaa.

FAQ

Mitä eroa onlämpöputkija ahöyrykammio?
Lämpöputket siirtävät lämpöä lineaarisesti, kun taas höyrykammiot jakavat lämpöä pinnan poikki, mikä tekee niistä sopivampia korkean lämpövuon sovelluksiin.

Kuinka valitsen ilmajäähdytyksen janestejäähdytys?
Tämä riippuu tehotasosta, tilasta ja hinnasta. Yli 500 W:n sovelluksissa nestejäähdytys on usein tehokkaampi.

Voitko valmistaakylmät lautasetmonimutkaisten sisäisten kanavien kanssa?
Kyllä. Tuemme useita valmistusmenetelmiä, mukaan lukien upotetut kupariputket, CNC-työstö ja juotetut rakenteet.

Mitä lämpösimulaatiotyökaluja käytät?
Käytämme alan{0}}standardeja CFD-työkaluja varmistaaksemme tarkan ja luotettavan analyysin.
