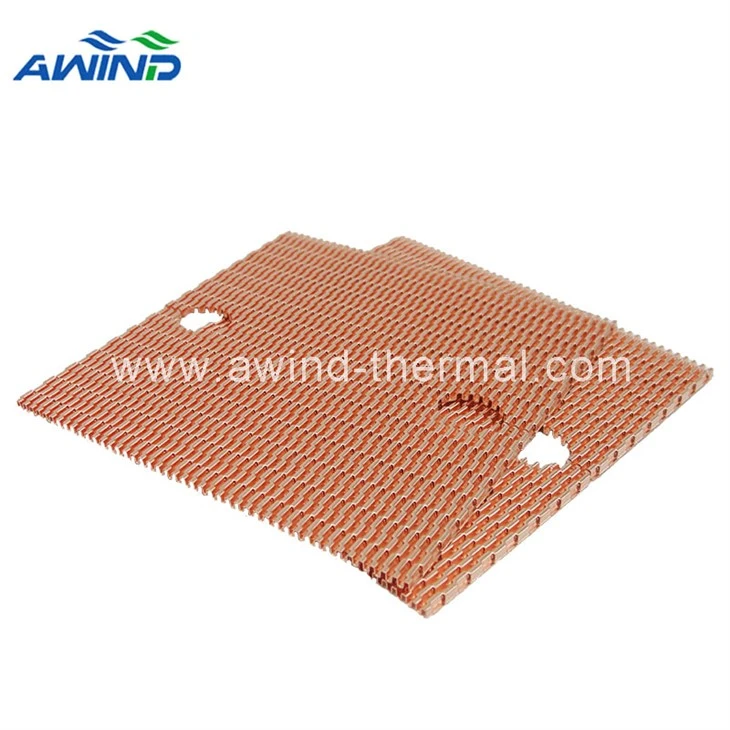

Mikä on Lanced Offset Fin?
A Lanced Offset Finon tehokas{0}}evärakenne, jota käytetään yleisestifvanhat jäähdytyslevytedistyneisiin lämmönhallintasovelluksiin.
Toisin kuin suorat tai jatkuvat evät, lansetoidut offset-evät muodostuvatleikkaus (lansoitus) ja offsetointieväsegmentit porrastettuna, mikä parantaa merkittävästi lämmönsiirtotehokkuutta.
Tämä evämalli on otettu laajalti käyttööntehoelektroniikka, teollisuuslaitteet, tietoliikennejärjestelmät, energian varastointi ja suuret{0}}jäähdytyskokoonpanot,joissa sekä lämpötehokkuus että valmistettavuus ovat kriittisiä.
Lanced Offset Fin -jäähdytyselementtien valmistusprosessi
A lanced offset eväjäähdytyselementtion valmistanutohuiden alumiini- tai kupariliuskojen leikkaamiseen ja taivutukseenmuodostamaan porrastetun joukon epäjatkuvia eväsegmenttejä. Tämä "lanced and offset" -kuvio lisää pinta-alaa merkittävästi ja häiritsee tarkoituksella ilmavirtausta, mikä parantaa konvektiivista lämmönsiirtoa.
Muodon jälkeen eväpakkaus onkiinnitetty pohjalevyyn hitsaamalla tai juottamalla, mikä johtaa tehokkaaseen -jäähdytyselementtiin, jota käytetään yleisesti elektroniikkalaitteiden jäähdytykseen.
Lanced Offset -evien valmistusvaiheet
1. Materiaalin valmistelu ja leikkaus
Ohuet metallilevyt-yleensäalumiini 1100 tai kupari 1100-syötetään tarkkuusmuovauskoneeseen.
Ennalta määritellyissä väliasemissa materiaali onrei'itetty tai halkaistu, luo sarjan yhdensuuntaisia leikkauksia nauhan poikki. Nämä raot määrittelevät yksittäiset eväsegmentit pitäen ne mekaanisesti kytkettyinä.
2. Offset-muovaus ja taitto
Halkaistu materiaali on sittentaivutettu siksak-kuvioksi (taitettu)..
Halkojen läsnäolon ansiosta jokainen eväsegmentti pystyysivusuunnassa offsetsuhteessa vierekkäisiin riveihin. Tämän seurauksena ilmavirtauskanavat ovat pikemminkin porrastettuja kuin jatkuvia.
Tämä offset-järjestely pakottaa ilmavirran toistuvasti vaihtamaan suuntaa,terminen rajakerroksen rikkominenja lämmönsiirron tehokkuuden parantaminen.
3. Lopullinen geometrian muotoilu
Yhdessä tai kahdessa jatkuvassa muovausoperaatiossa evät taivutetaan kohdassa aterävä kulma (yleensä lähellä 90 astetta)lopullisen lanseeratun offset-evän geometrian saavuttamiseksi.
Valmis evärakenne esittelee:
*** Epäjatkuvat, porrastetut räpyläkohdat
*** Suuri lamellitiheys säädellyllä ilmavirran vastuksella
*** Tasainen geometria, joka soveltuu laajaan-mittakaavaiseen tuotantoon
Kun eväkokoonpano on muodostettu, se onjuotetaan tai hitsataan pohjalevyyn, joka tuottaa vankan ja lämpötehokkaan jäähdytyselementin ytimen.
Lanced Offset Fin -jäähdytyslevyjen tärkeimmät ominaisuudet
1. Keskeytetty ja porrastettu ripageometria
Offset-rakenne pakottaa ilmavirrankiinnitä toistuvasti uudelleen ja sekoita, rikkoen lämpörajakerroksen.
Tulos:
Tehostettu konvektiivinen lämmönsiirto
Parempi lämmönpoistoteho verrattuna suoriin ripoihin
2. Korkea lämpöteho ja pieni koko
Koska ilmavirtaus häiriintyy jatkuvasti, lansetoidut offset-evät tarjoavat:
Korkea lämmönsiirtokerroin
Vahva suorituskyky sisälläpakotetun konvektion ympäristöt
Tämä tekee niistä sopiviasuuren tehotiheyden sovelluksetmissä tilaa on rajoitetusti.
3. Kevyt rakenne
Ohut{0}}kupari- tai alumiinilevyjen käyttäminen:
Vähentää jäähdytyselementin kokonaispainoa
Parantaa rakenteellista tehokkuutta tinkimättä lämpösuorituskyvystä
Tämä on erityisen tärkeääsuuret jäähdytyselementitja kuljetus{0}}herkkiä laitteita.
4. Erinomainen-suuren mittakaavan tuotantoon
Lanced offset-evät sopivat hyvin:
Automatisoidut muovausprosessit
Suuri{0}}volyymi, toistettava valmistus
Verrattuna koneistettuihin tai liimattuihin ripoihin tämä rakenne tarjoaa:
Pienemmät yksikkökustannukset mittakaavassa
Vakaa mittojen johdonmukaisuus
Lyhyemmät tuotantosyklit
5. Joustavat materiaalivaihtoehdot
Yleisiä materiaaleja ovat:
Kupari C1100
Erittäin korkea lämmönjohtavuus
Ihanteellinen suuriin{0}}teho- ja-lämpö-malleihin
Alumiini 1100
Kevyt ja korroosionkestävä
Kustannustehokas-suurten-alueen jäähdytysratkaisuihin
Materiaalivalinta voidaan optimoida sen perusteellalämpövaatimukset, painorajoitukset ja kustannustavoitteet.
Lanced Offset Fin osana Folded Fin Heat Sink -tekniikkaa
Lanced offset jäähdytyslevyt kuuluvat laajempaan luokkaantaitetut jäähdytyslevyt, joita käytetään laajasti teollisessa lämmönhallinnassa.
Taitettuihin evärakenteisiin kuuluu lanseerattujen offset-evien lisäksi:
Suorat taitetut evät
Jatkuva lamelligeometria alhaisen painehäviön sovelluksiin
Aaltoilevat evät
Kaarevat eväprofiilit tasapainottavat ilmavirran vastusta ja lämmönsiirtoa
Jokainen evätyyli palvelee erilaisia lämpö- ja ilmavirtavaatimuksia, ja ne voidaan räätälöidä tiettyjen järjestelmäsuunnitelmien mukaan.
Tyypillisiä lansetoitujen offset-fin jäähdytyslevyjen sovelluksia
Korkean hyötysuhteensa ja skaalautuvan valmistuksensa ansiosta lansoituja offset-eväjäähdytyslevyjä käytetään yleisesti:
*** Tehoinvertterit ja muuntimet
*** Energian varastointi- ja akkujärjestelmät
*** Tietoliikenne- ja verkkolaitteet
*** Teollisuuden ohjausjärjestelmät
*** Tehokkaat{0}}LED- ja elektroniikkakotelot
Miksi valita Lanced Offset Fin -jäähdytyselementit?
Lanced offset fin jäähdytyslevyt tarjoavat atasapainoinen ratkaisuyhdistämällä:
***Korkea lämpöteho
***Kevyt rakenne
***Todistettu valmistettavuus
*** Kustannustehokkuus mittakaavassa
Insinööreille ja järjestelmäsuunnittelijoilleluotettava ja tehokas{0}}jäähdytys, lansetoitu offset evätekniikka on edelleen yksi tehokkaimmista saatavilla olevista taitetuista eväratkaisuista.
Oletko valmis ottamaan käyttöön lanseeratun offset ripajäähdytyksen?
Kuten yllä on kuvattu, lansetoidut jäähdytyslevyt tarjoavat optimaalisen tasapainon korkean lämpösuorituskyvyn, rakenteellisen tehokkuuden ja kustannustehokkaan valmistettavuuden välillä vaativiin tehoelektroniikan, tietoliikenteen ja energian varastoinnin sovelluksiin.
Jos nykyinen projektisi kohtaa lämpöhaasteita, jotka edellyttävät luotettavaa,{0}}tehokasta jäähdytysratkaisua, suunnittelutiimimme voi auttaa.Olemme erikoistuneet räätälöityyn suunnitteluunja volyymi tuotanto kehittynyttaitetut jäähdytyslevyt, mukaan lukien lansetoidut offset-mallit, jotka on räätälöity erityisiin lämpö-, tila- ja budjettivaatimuksiisi.
Ota meihin yhteyttä jo tänäänluottamuksellista konsultaatiota tai tarjouksen pyytämistä varten.
